L’essentiel à retenir : le diamètre extérieur du cuivre définit le choix de vos raccords, tandis que la circonférence aide à le calculer sur un tube non coupé. En divisant cette mesure par 3,14, vous identifiez précisément la taille standard nécessaire, comme le 14 ou 16 mm. Une mesure sur zone propre garantit l’étanchéité et évite tout achat inutile de matériel incompatible.
En plomberie, il existe plus de dix tailles standards de tubes, allant du petit 10 mm pour un lavabo au 22 mm pour une installation principale. Pourtant, il suffit d’une erreur d’un millimètre pour vous retrouver avec des raccords totalement inutilisables une fois rentré chez vous.
On finit souvent par acheter du matériel au hasard parce qu’il est difficile de mesurer précisément un tube déjà fixé au mur. Je vais vous aider à maîtriser les techniques de mesure et les calculs de circonférence pour identifier vos tuyaux sans vous tromper.
- Différencier le diamètre extérieur du diamètre intérieur
- Les 2 outils rois pour ne pas se tromper
- Astuces de système D pour une mesure sans outils
- Comprendre les standards et éviter les pièges
Différencier le diamètre extérieur du diamètre intérieur
Le diamètre extérieur du cuivre détermine le choix des raccords (12, 14, 16 mm), tandis que le diamètre intérieur régit le débit d’eau. Une mesure fiable exige un tube propre, sans peinture, mesuré hors soudures.
Savoir comment mesurer le diamètre d’un tuyau en cuivre demande de bien distinguer les deux cotes techniques de votre installation.
Différencier le diamètre extérieur du diamètre intérieur
Le diamètre extérieur est la norme pour acheter vos raccords. C’est la valeur visible à l’œil nu qui inclut l’épaisseur du métal.
Le diamètre intérieur sert au calcul hydraulique. Il définit la capacité de passage de l’eau. Les plombiers parlent souvent en extérieur x épaisseur.
Cette mesure est utile pour le débit. Vérifiez aussi le robinet flotteur fonctionnement pour votre installation sanitaire.
Trouver la zone idéale pour une prise de mesure fiable
Choisissez un segment bien droit. Évitez les coudes ou les zones déformées pour garantir une valeur non biaisée.
Nettoyez le tube avant d’agir. Retirez le calcaire ou la peinture avec un abrasif léger pour libérer le métal et assurer la précision.
Une surface parfaitement lisse est le seul moyen d’obtenir une lecture au millimètre près, évitant ainsi l’achat de raccords inutilisables.
Les 2 outils rois pour ne pas se tromper
Une fois la zone préparée, il faut sélectionner l’instrument qui donnera le résultat le plus net, qu’il soit professionnel ou improvisé.

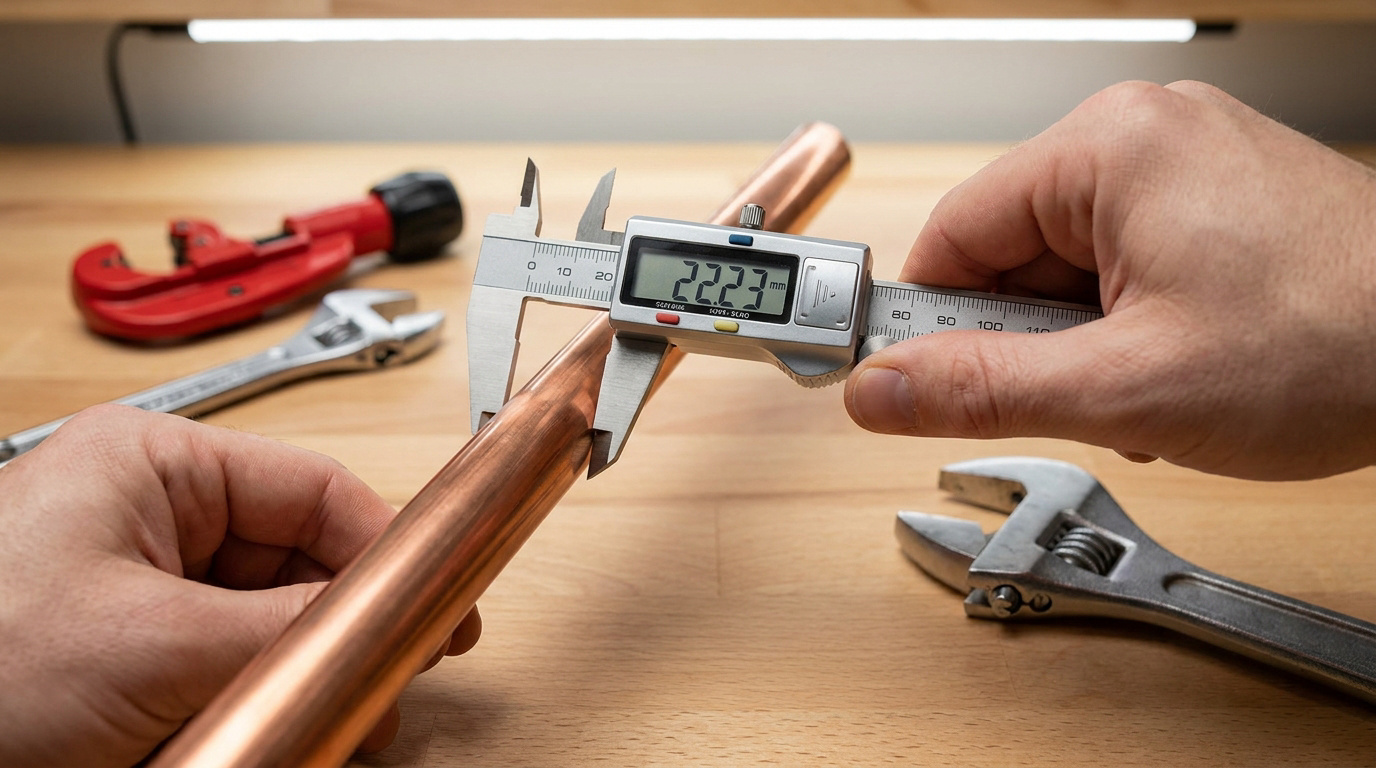

Le pied à coulisse pour une précision chirurgicale
Le pied à coulisse reste l’outil ultime. Placez les becs perpendiculairement au tube. Serrez sans forcer pour ne pas écraser le cuivre. Lisez la valeur sur le vernier ou l’écran digital.
Cet outil mesure aussi l’épaisseur de la paroi. C’est utile pour identifier le type de cuivre. Un tube recuit diffère souvent d’un tube écroui.
- Vérifier le zéro de l’outil
- Maintenir le tube stable
- Prendre deux mesures à 90 degrés
Le mètre ruban pour une estimation rapide sur site
Le mètre ruban aide quand le tuyau est coupé. Placez le bout du ruban sur le bord extérieur. Alignez bien le zéro pour éviter les décalages.
Attention à l’erreur de parallaxe. Regardez bien en face de la graduation. Un angle de biais fausse la lecture de deux millimètres.
Cette méthode dépanne pour les gros diamètres. Elle reste moins précise que le pied à coulisse. C’est une solution de terrain pour un diagnostic rapide.
Astuces de système D pour une mesure sans outils
Si votre boîte à outils est vide, la géométrie de base vient à votre rescousse avec des objets du quotidien.
La technique de la ficelle pour les accès difficiles
Prenez une ficelle fine et non élastique. Enroulez-la une fois autour du tuyau. Marquez le point de croisement avec un stylo précis.
- Étendre la ficelle sur une règle
- Noter la longueur en millimètres
- Répéter l’opération pour confirmer
Cette astuce fonctionne derrière les cloisons. Elle demande peu d’espace de manipulation. C’est la méthode préférée pour les tuyaux déjà installés.
Utiliser Pi pour transformer la circonférence en diamètre
La circonférence obtenue doit être divisée par 3,14. Ce calcul mathématique simple révèle le diamètre extérieur. C’est une règle physique immuable pour tout cylindre.
Un résultat de 44 mm correspond à un tube de 14. Un résultat de 50 mm indique souvent du 16. Arrondissez toujours à la valeur standard.
Testez votre calcul sur un objet connu. Cela valide votre précision avant d’acheter le matériel.
Comprendre les standards et éviter les pièges
Connaître la mesure brute est utile, mais savoir l’interpréter selon les normes de plomberie évite bien des retours en magasin.
Convertir les millimètres en pouces sans erreur
Les anciens plans utilisent souvent les pouces. Le 1/2 pouce correspond généralement au 14 mm. Le 3/4 de pouce équivaut au 20 ou 22 mm.
| Millimètres | Pouces | Usage courant |
|---|---|---|
| 10mm | 3/8″ | Lavabo |
| 12mm | 1/2″ | Douche |
| 14mm | 1/2″ (frigo) | Évier |
| 16mm | 5/8″ | Chauffe-eau |
| 18mm | 3/4″ | Arrivée générale |
Utilisez ce tableau pour vos achats. Il simplifie grandement la vie.
Mesurer un tuyau encastré ou derrière un évier
Fabriquez des gabarits en carton avec des encoches. Testez quelle fente s’adapte parfaitement sur le tuyau invisible.
Utilisez votre smartphone pour filmer les zones sombres. Une photo avec flash révèle souvent des marquages d’usine sur le cuivre.
- Gabarit carton
- Miroir de poche
- Lampe frontale
Détecter les déformations qui faussent vos calculs
La corrosion peut gonfler l’aspect extérieur. Grattez doucement le vert-de-gris avant toute mesure. Pensez à utiliser un traitement stop métaux pour protéger vos installations.
Un tube ovalisé par une ancienne pince ne pourra jamais recevoir un raccord olive sans une remise en forme préalable.
Il faut changer votre lame de scie pour garantir une coupe nette et droite.
Vous savez désormais que mesurer le diamètre d’un tuyau en cuivre avec un pied à coulisse ou une simple ficelle garantit l’achat du bon raccord. En nettoyant votre tube et en utilisant nos tableaux de conversion, vous éviterez les fuites et les retours fastidieux en magasin. Munissez-vous de vos outils dès maintenant pour sécuriser vos installations futures. Une mesure précise aujourd’hui assure une plomberie parfaite demain.
