Lire un schéma électrique de local technique piscine, c’est suivre le chemin du courant en quatre étapes : le départ au tableau principal, le câble d’alimentation, le coffret piscine, puis les départs vers chaque équipement. Ce repérage vous permet de vérifier la conformité à la norme NF C 15-100 et d’intervenir en sécurité.
Le schéma électrique de piscine : les volumes et la norme NF C 15-100
Le raccordement suit quatre étapes : un départ dédié au tableau principal de la maison, un câble à trois conducteurs jusqu’au local, un coffret qui reçoit l’alimentation, puis des départs protégés vers chaque équipement. Le tout circule sur un circuit indépendant du reste de l’habitation.
Cette logique repose sur la NF C 15-100, partie 7-702, qui définit trois volumes de protection autour du bassin. Chacun fixe ce qu’on a le droit d’y installer, comme le montre le tableau ci-dessous.
| Volume | Distance | Matériel autorisé |
|---|---|---|
| Volume 0 | Intérieur du bassin et pédiluve | Uniquement TBTS : 12 V alternatif ou 30 V continu |
| Volume 1 | Jusqu’à 2 m du bord, 2,50 m de haut | TBTS uniquement |
| Volume 2 | Jusqu’à 3,50 m du bord | TBTS, différentiel 30 mA ou transformateur de séparation |
| Au-delà | Plus de 3,50 m du bord | Installation extérieure classique avec différentiel 30 mA |

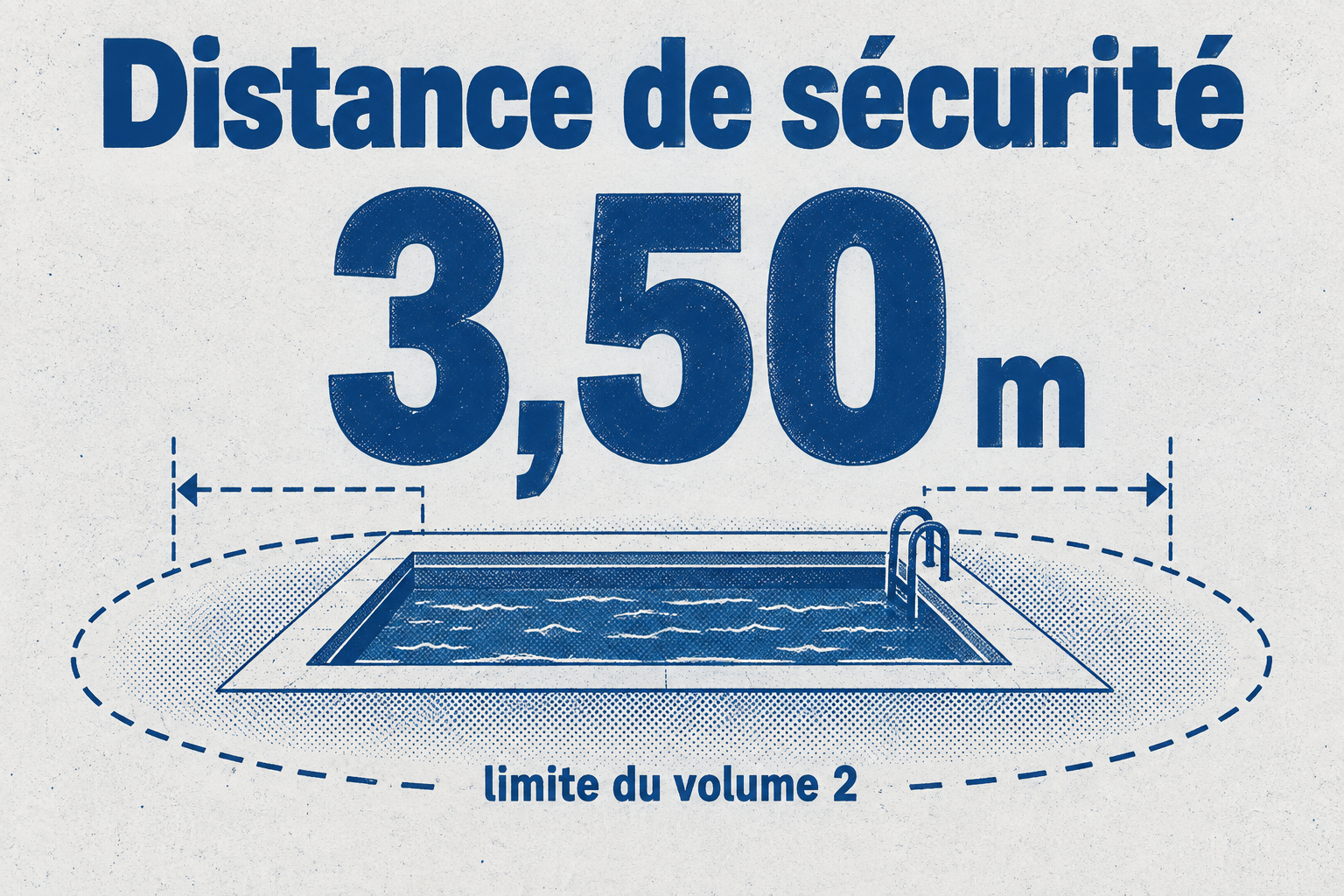

Le coffret, lui, se place hors volume, à plus de 3,50 m du bassin, idéalement dans le local technique fermé. Chaque circuit doit être protégé par un interrupteur différentiel 30 mA, qui coupe en 40 ms maximum.

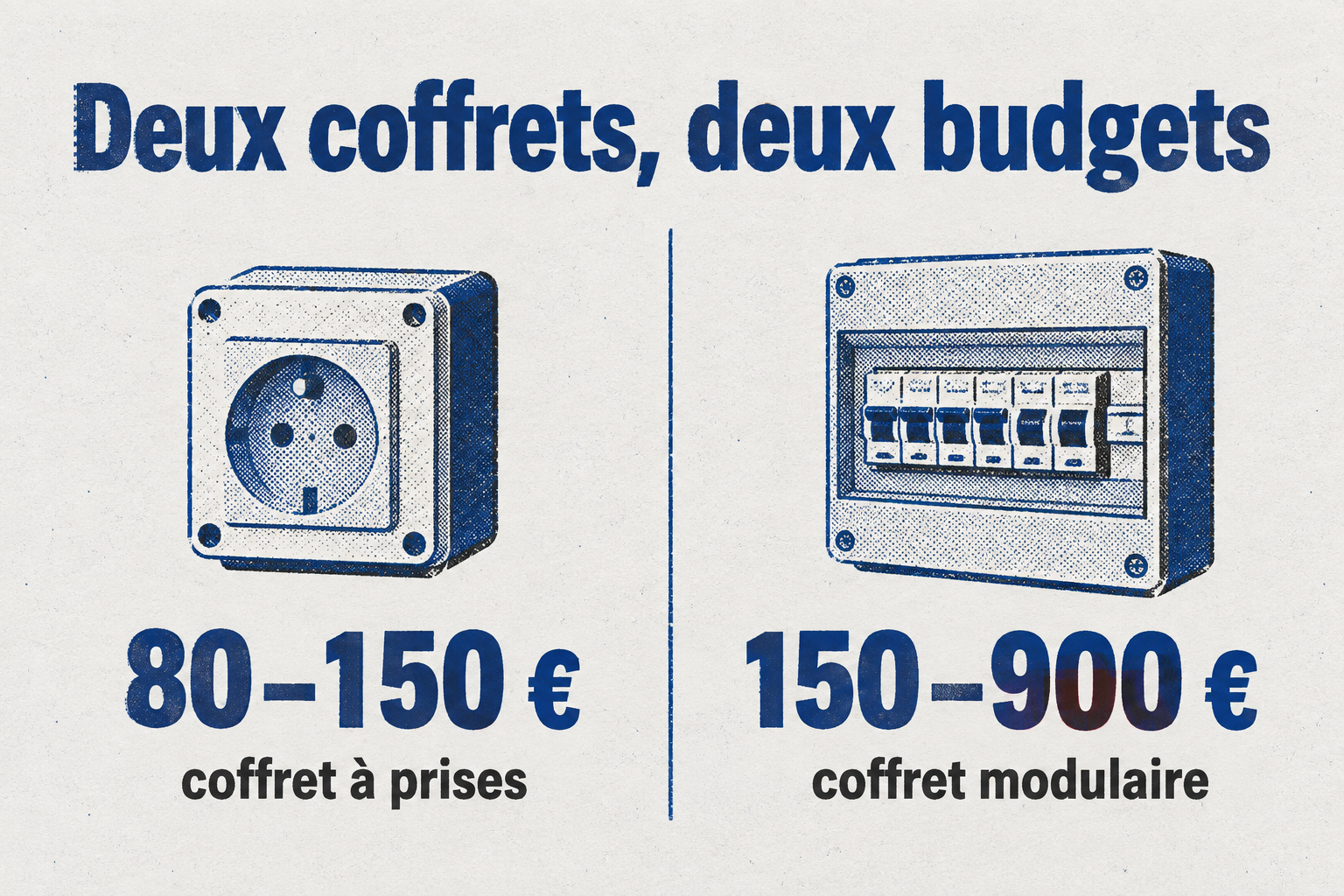

Coffret à prises ou coffret modulaire : lequel vous faut-il ?
Pour une piscine hors-sol, un coffret à prises intégrées fait largement l’affaire : on branche la filtration sur une prise, l’éclairage sur une autre, et c’est tout. Le problème arrive quand vous voulez ajouter un équipement plus tard.
| Critère | Coffret à prises intégrées | Coffret modulaire rail DIN |
|---|---|---|
| Type de piscine | Hors-sol | Enterrée |
| Raccordement | Sur prises, sans modularité | Direct sur disjoncteurs |
| Évolutivité | Aucune | Ajout de composants au fil des ans |
| Prix matériel | 80 à 150 € | 150 à 900 € selon équipements |
Pour une piscine enterrée, le modulaire s’impose : chaque équipement se raccorde à son disjoncteur, et le rail DIN laisse des emplacements libres. Comptez 150 à 250 € pour la filtration et un projecteur, jusqu’à 900 € pour un modèle connecté.

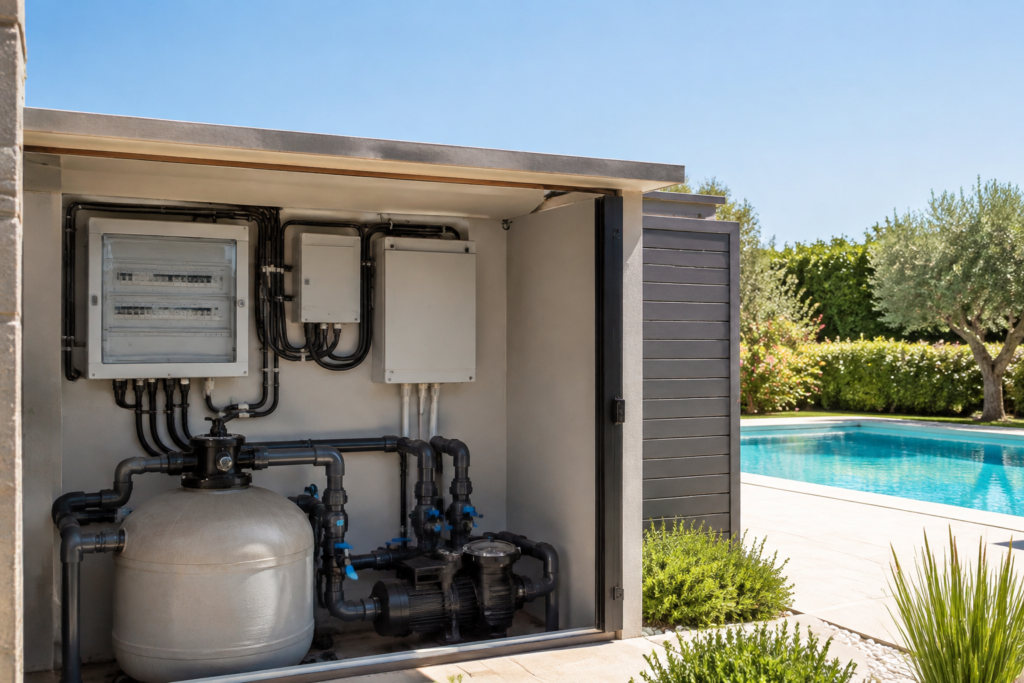

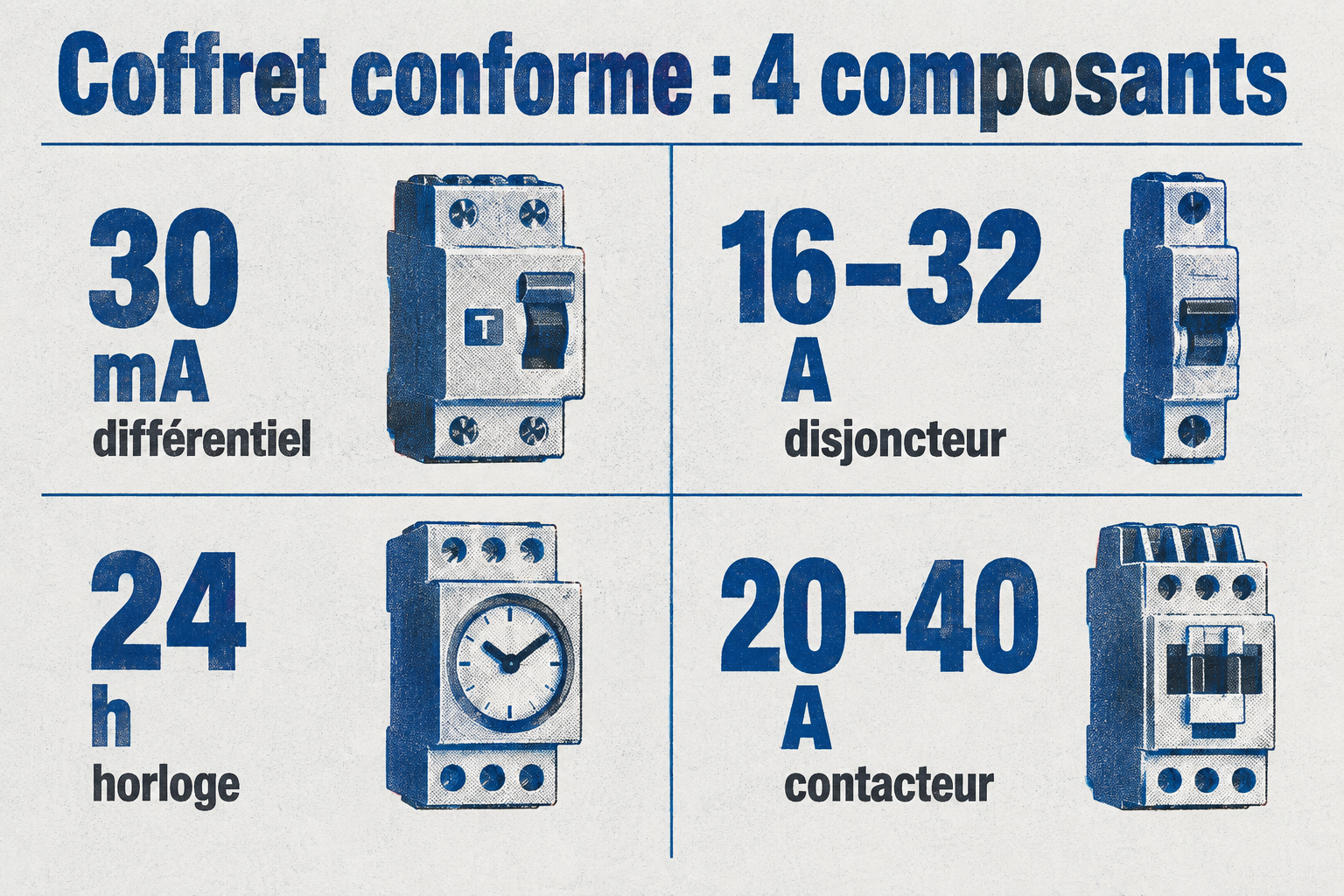

Ce que contient un coffret de piscine conforme
Le coffret de piscine n’est pas un simple boîtier à prises. Distinct du tableau de la maison, il centralise l’alimentation des équipements avec commande, programmation et protection dédiées.
Quatre composants sont obligatoires :
- Interrupteur différentiel 30 mA : calibre 40 A minimum pour la marge.
- Disjoncteur magnétothermique : calibre adapté à chaque équipement.
- Horloge de programmation : cycle 24 h pour automatiser la filtration.
- Contacteur de puissance : absorbe l’appel de courant au démarrage, sinon l’horloge grille.
Sans contacteur, l’horloge grille au bout de quelques mois. Sans différentiel, aucune protection contre les fuites de courant.

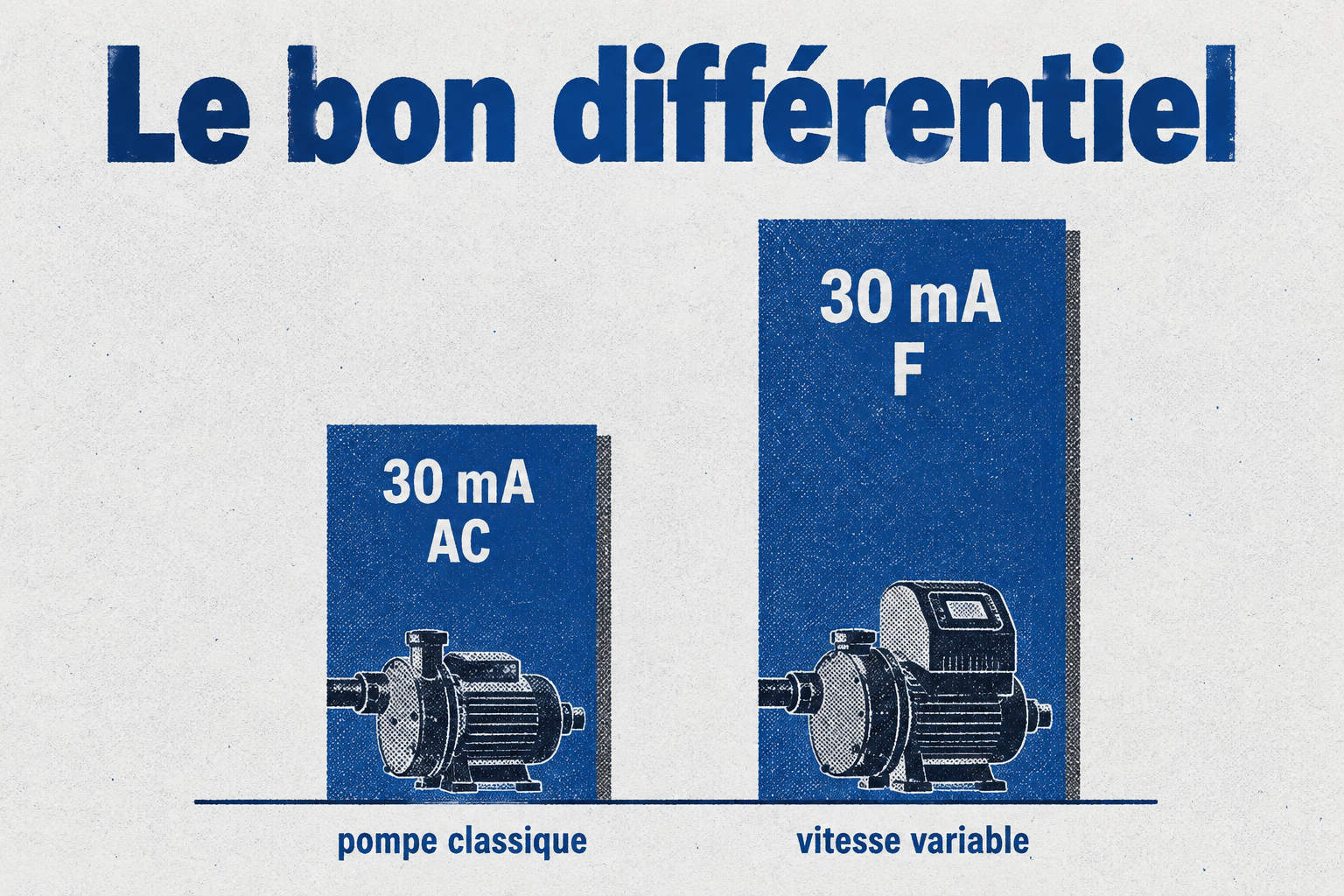

D différentiel type AC, A, F : ne pas confondre
Vous pensez qu’un 30 mA suffit. C’est le cas pour une pompe classique, mais plus pour une vitesse variable. Le type AC, le plus courant, ne détecte pas les courants continus. Pour un variateur, un type AC ne suffit pas : il faut un type A, idéalement F.
| Type | Détection | Usage conseillé |
|---|---|---|
| AC | Alternatifs | Pompe à filtration classique |
| A | Alternatifs et continus | Pompe à vitesse variable, PAC inverter |
| F | Compatible avec tous | Exigé pour les variateurs (tableau 55.1) |
Le tableau 55.1 de la norme va plus loin : il exige un type A ou F pour les pompes à vitesse variable. Un installateur qui propose un type AC se trompe, avec des conséquences graves : un défaut non détecté, c’est la sécurité des baigneurs en jeu.
Quelle section de câble pour votre local technique ?
Deux critères commandent la section du câble vers votre local : la distance jusqu’au tableau et la puissance totale. Plus la ligne est longue, plus la section doit être généreuse, sinon les LED scintillent et la pompe fatigue.
Un câble trop fin provoque des chutes de tension : la pompe à chaleur peine à démarrer et le câble chauffe. Surdimensionner est la bonne habitude.
Par équipement, la norme préconise :
- Pompe 1 CV : 2,5 mm², disjoncteur 16 A
- Pompe 2 CV : 4 mm², disjoncteur 20 A
- Électrolyseur : 1,5 mm², disjoncteur 10 A
- Pompe à chaleur : 4 à 6 mm², disjoncteur 20 à 32 A
- Éclairage 12 V : 1,5 mm², disjoncteur 10 A

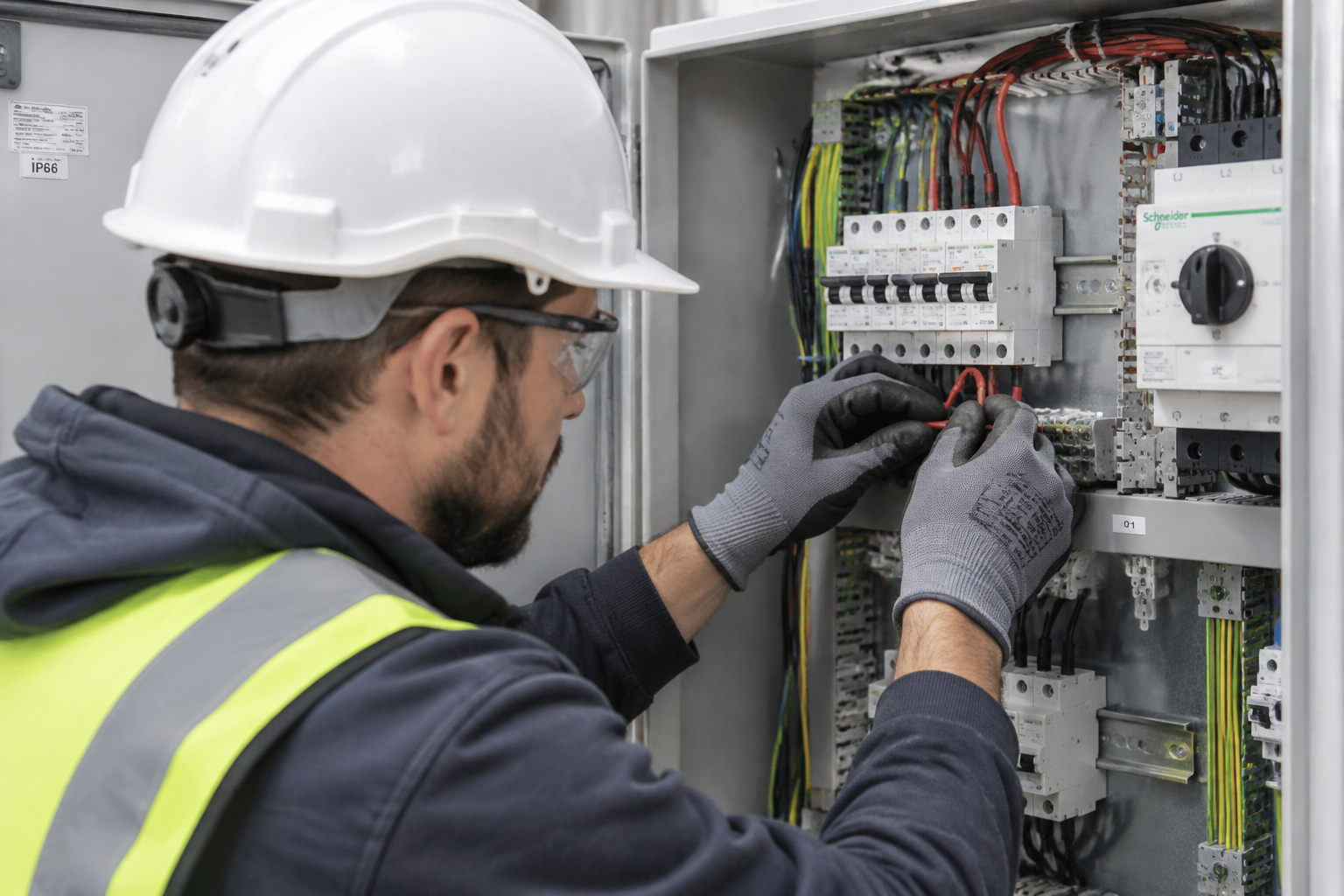

Raccorder le coffret : la procédure pas à pas
Ne coupez jamais seulement le circuit de la piscine. L’alimentation générale se coupe au disjoncteur principal, puis l’absence de tension se vérifie au VAT.
-
Couper l’alimentation générale
Coupez l’alimentation générale au disjoncteur principal, pas uniquement le circuit piscine.
-
Vérifier l’absence de tension
Vérifiez l’absence de tension avec un VAT ou un multimètre.
-
Raccorder les conducteurs
Raccordez phase, neutre et terre sur les bornes, selon le schéma fourni.
-
Serrer au couple préconisé
Serrez au couple préconisé pour éviter tout échauffement.
-
Tester le différentiel
Testez le différentiel avec le bouton test : il doit couper instantanément.
Ce réflexe n’est pas de la paranoïa : un 30 mA coupe en 40 ms, avant que le courant ne devienne dangereux pour vous.
Testez ensuite le bouton du différentiel régulièrement et inspectez coffrets et câbles chaque printemps. En cas de doute, un électricien qualifié s’impose.

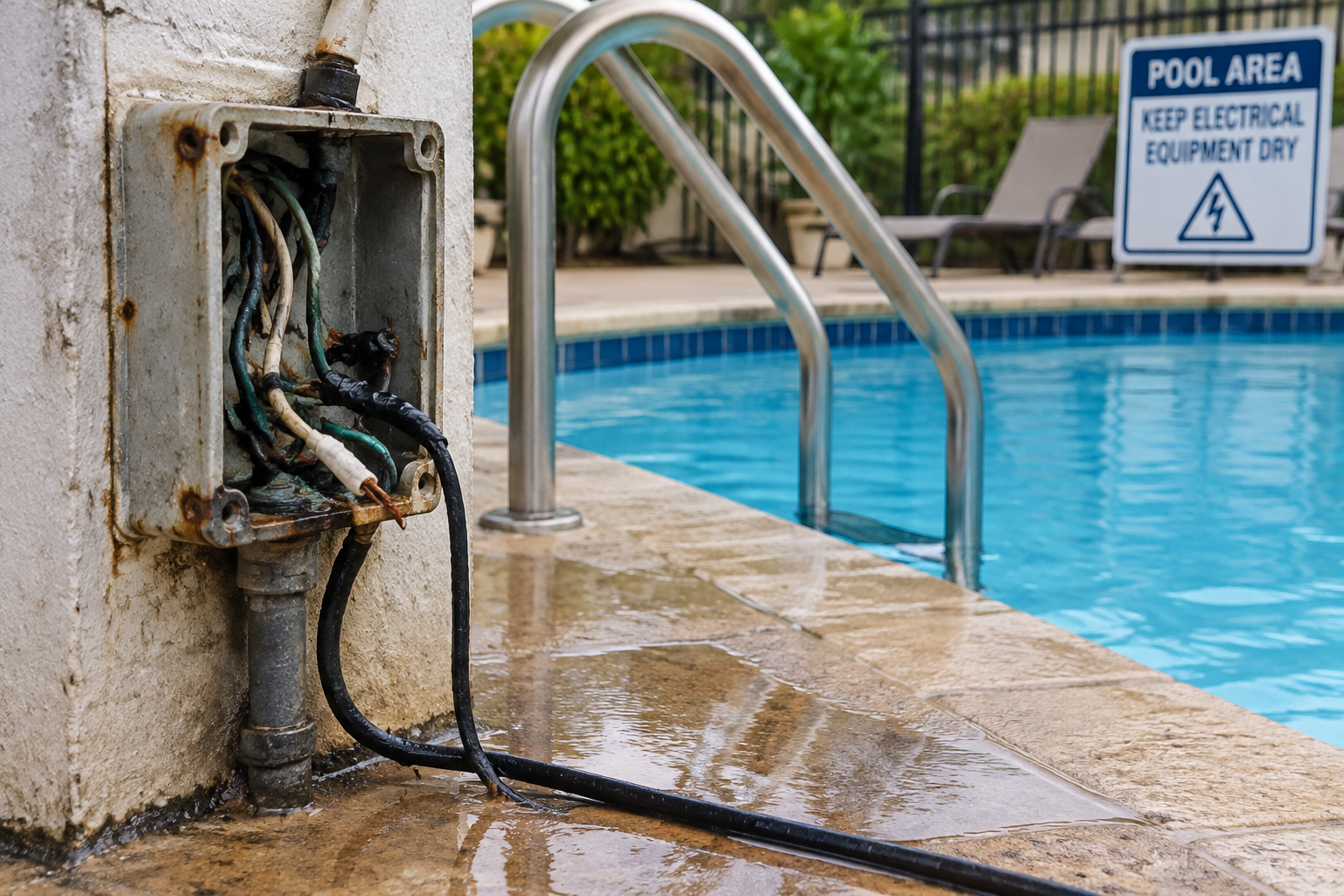

Ce que le schéma ne doit pas contenir : les erreurs fréquentes
Sécurité et budget se jouent sur cinq erreurs de câblage. Toutes sont évitables.
Les plus fréquentes :
- D différentiel type AC : inutile avec pompe à vitesse variable ou PAC inverter
- Section sous-dimensionnée : câble chaud, PAC qui peine à démarrer
- Coffret non étanche : corrosion, IP55 minimum en local fermé
- Liaison équipotentielle absente : le baigneur devient le chemin du courant
- Projecteurs hors d’eau : destruction par surchauffe en quelques secondes
Jamais de prise de jardin pour la pompe, ni de rallonge dans l’herbe : sans protection, la surchauffe passe inaperçue jusqu’à l’incendie. Pour le câble, calculez la section pour les besoins futurs, la tranchée se refait trop souvent après un sous-dimensionnement.

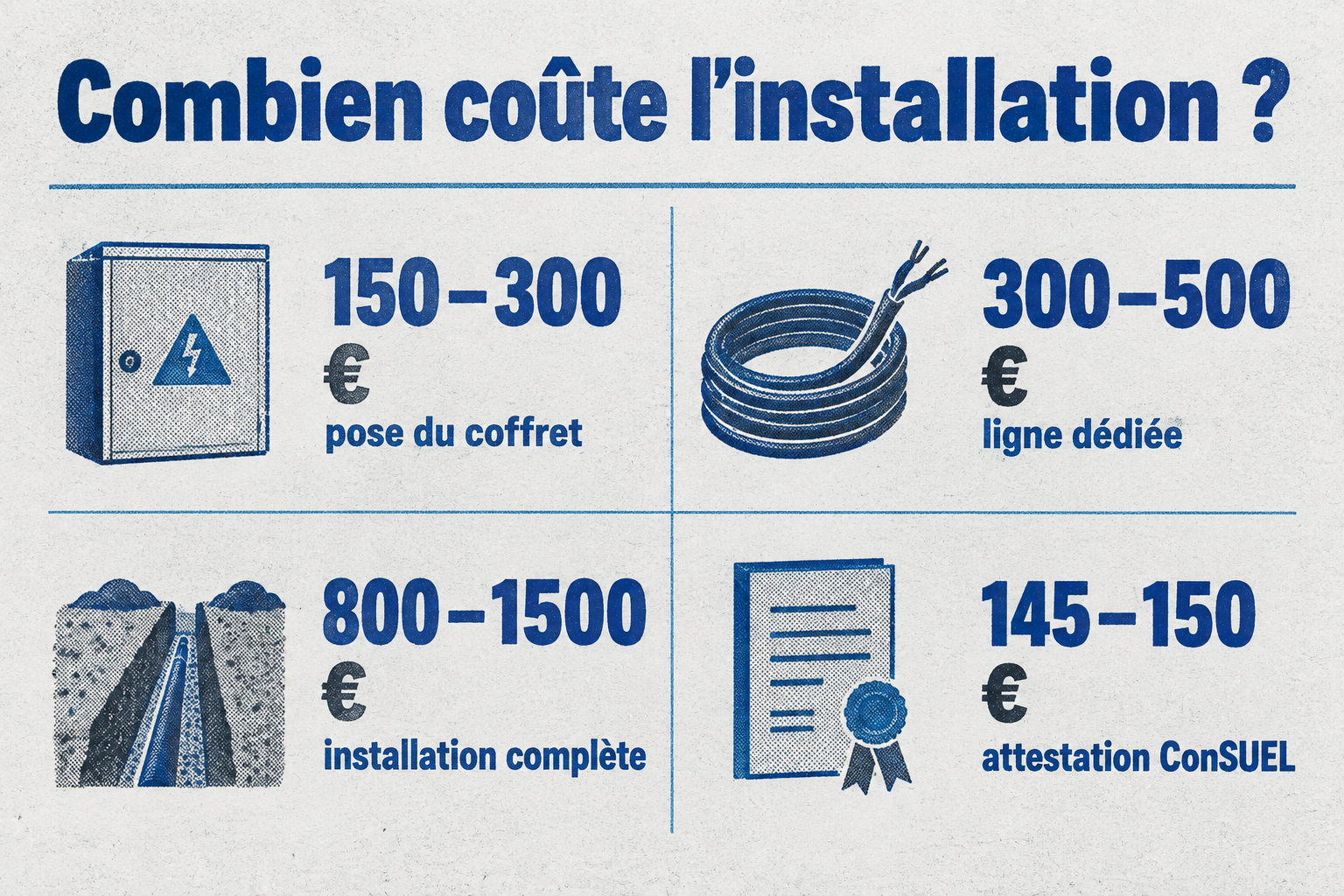

Combien coûte une installation conforme ?
Comptez entre 150 et 300 euros pour la pose du coffret seul, 300 à 500 euros pour une ligne dédiée de moins de 20 mètres. Une installation complète avec tranchée de 20 à 40 mètres oscille entre 800 et 1 500 euros, hors fournitures.
Voici ce que couvre chaque prestation :
- Pose du coffret seul : 150 à 300 €, si l’alimentation existe déjà.
- Ligne dédiée : 300 à 500 € pour moins de 20 mètres depuis le tableau principal.
- Installation complète : 800 à 1 500 €, tranchée de 20 à 40 mètres incluse.
Avant la mise sous tension, toute installation neuve exige une attestation de conformité visée par le Consuel. Comptez entre 145 et 150 euros pour la démarche. Votre logement déjà conforme peut couvrir la piscine s’il l’alimente : une économie appréciable.
Ce qui marche
Oui : faire intervenir un électricien qualifié, même si cela coûte quelques centaines d’euros.
À éviter
Non : bricoler soi-même pour économiser, car le refus d’indemnisation par l’assurance en cas de sinistre peut coûter beaucoup plus cher.
C’est le prix de la conformité et de la sérénité : une installation non conforme peut entraîner un refus d’indemnisation en cas de sinistre.
Le local avant le câblage : surface, ventilation, isolation

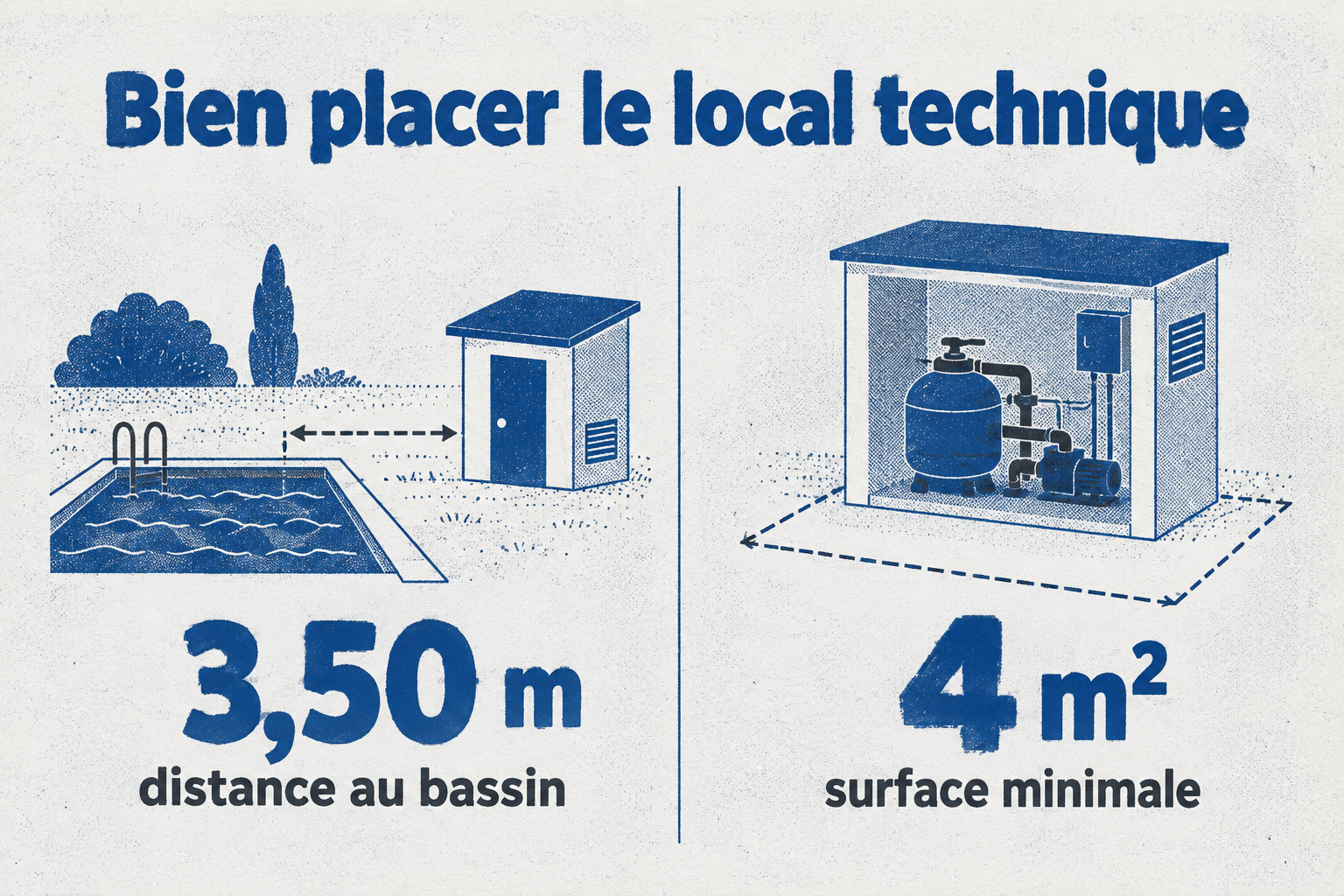

Placez le local à moins de 10 mètres du bassin, jamais sous 3,5 mètres : c’est la limite des volumes de protection. Plus il est proche, moins vous perdez en charge dans les canalisations.
Comptez au minimum 4 m² pour une filtration standard, 6 à 9 m² si vous ajoutez une pompe à chaleur et du rangement.
La dalle doit être armée de 15 cm pour supporter les 200 à 300 kg d’équipements.
- Ventilation : grille basse et haute de 150 mm sur parois opposées, anti-insectes et anti-rongeurs.
- Isolation : XPS 80 mm au sol, laine de roche 60 mm aux murs, 100 à 120 mm de polystyrène en toiture, pour rester au-dessus de 5 °C.
- Hygrométrie : sous 70 % d’humidité relative.
Voilà les prérequis d’une installation durable, à valider avant le câblage.
Faites dimensionner votre ligne par un électricien qualifié, avec un différentiel adapté aux équipements à vitesse variable et une marge de 20 % sur la section du câble. Cette précaution vous évitera de rouvrir la tranchée dans deux ans.
