L’essentiel à retenir : pour inverser la rotation d’un moteur 4 fils, vous devez croiser les connexions de l’enroulement auxiliaire par rapport à l’enroulement principal. Cette manipulation modifie le champ magnétique pour changer le sens de marche. Un simple multimètre permet d’identifier les bobinages : l’enroulement principal affiche toujours la résistance la plus faible, garantissant ainsi un branchement sécurisé et performant.
La plupart des moteurs monophasés à 4 fils permettent de changer le sens de marche en intervenant simplement sur le couplage des enroulements. Pourtant, une erreur de branchement peut rapidement provoquer une surchauffe irréversible de vos bobinages internes. On se retrouve souvent face à un bornier complexe sans savoir quels fils croiser pour inverser la rotation.
Nous allons voir ensemble comment identifier vos circuits au multimètre et réaliser les modifications de câblage nécessaires pour piloter votre moteur dans le sens souhaité en toute sécurité.
- Inverser le sens d’un moteur 4 fils : la méthode pas à pas
- Comment identifier vos bobinages avec un simple multimètre ?
- Les manipulations concrètes pour croiser vos branchements
- Les erreurs classiques qui empêchent la rotation correcte
Inverser le sens d’un moteur 4 fils : la méthode pas à pas
L’inversion d’un moteur monophasé 4 fils nécessite de croiser les connexions de l’enroulement auxiliaire. Un multimètre identifie les bobinages par leur résistance ohmique avant toute manipulation sécurisée du bornier ou du condensateur.
Cette identification précise vous mène directement aux mesures de sécurité électrique indispensables avant d’ouvrir le boîtier.
Les précautions de sécurité avant d’ouvrir le bornier
Coupez l’alimentation générale au disjoncteur. Utilisez un multimètre pour confirmer l’absence de tension sur les bornes. Ne travaillez jamais sous tension résiduelle.
Déchargez le condensateur de démarrage avec une résistance isolée. Cette étape évite les chocs électriques lors de la manipulation.
Portez des gants isolants. Vérifiez deux fois vos branchements de terre.
La sécurité électrique n’est pas une option mais une nécessité absolue avant de toucher aux bobinages internes d’un moteur.
Pourquoi certains moteurs 4 fils sont plus simples à modifier
Les modèles avec bornier à barrettes facilitent l’opération. Il suffit de déplacer les pontages métalliques. C’est propre et rapide. À l’inverse, les fils libres demandent plus de rigueur.
Les moteurs scellés présentent un risque. Modifier leur câblage interne peut détruire l’isolation. Soyez prudent avec les résines de protection.
Sachez que comprendre le fonctionnement d’une visseuse à choc aide à saisir la mécanique des moteurs.
Comment identifier vos bobinages avec un simple multimètre ?
Une fois le boîtier ouvert, il faut impérativement distinguer les deux circuits internes pour ne pas commettre d’erreur de branchement fatale au bobinage.
Différencier l’enroulement principal de l’auxiliaire par la résistance

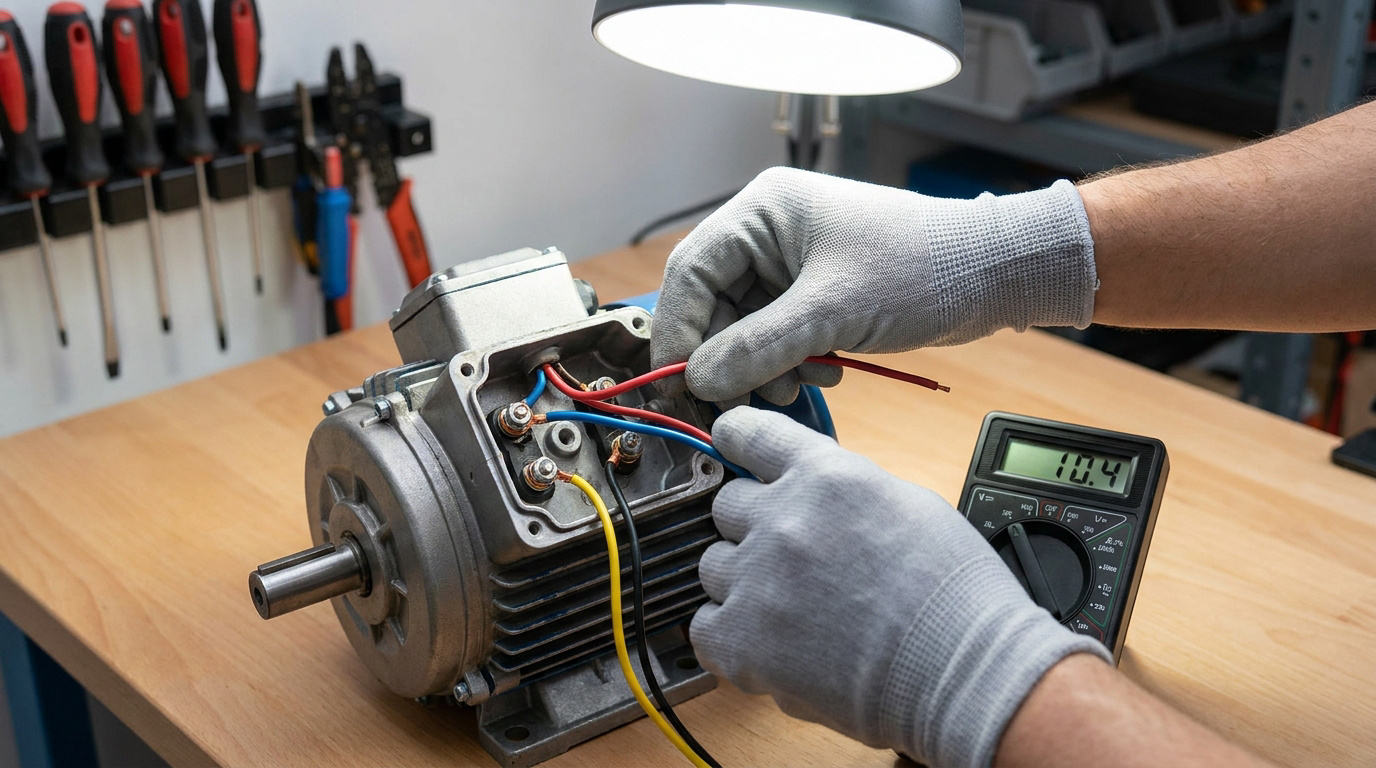

Réglez votre multimètre sur le mode ohmmètre. Mesurez chaque paire de fils sortant du moteur. Notez soigneusement les valeurs obtenues sur un papier.
L’enroulement principal possède la résistance la plus faible. C’est lui qui supporte la charge de travail continue.
L’auxiliaire affiche une valeur plus élevée. Il ne sert qu’au démarrage.
| Type d’enroulement | Résistance relative | Rôle principal |
|---|---|---|
| Principal | Faible | Travail |
| Auxiliaire | Élevée | Démarrage |
Repérer le rôle du condensateur dans le circuit de démarrage
Le condensateur permanent est branché en série avec l’enroulement auxiliaire. Il crée un déphasage électrique indispensable. Sans lui, le moteur ne sait pas dans quel sens partir. Il resterait immobile en grognant.
Analysez le schéma de câblage collé sous le couvercle. Repérez les points de connexion communs. C’est ici que se joue l’inversion de rotation.
Il est primordial de bien protéger vos installations électriques. Tout comme on se demande s’il faut laisser la bâche pour chauffer votre piscine en été, l’entretien du matériel garantit sa pérennité.
Les manipulations concrètes pour croiser vos branchements
Maintenant que les fils sont identifiés, passons à la pratique pour modifier physiquement le flux électrique et inverser le champ magnétique.
Modifier la position des barrettes de connexion sur le bornier
Dévissez les écrous maintenant les barrettes métalliques. Faites-les pivoter d’un quart de tour. Suivez précisément le schéma de rotation horaire ou anti-horaire fourni.
Resserrez fermement chaque connexion. Un contact lâche provoque des arcs électriques dangereux. Vérifiez la solidité du montage.
Utilisez une clé adaptée. Ne forcez pas sur le plastique.
L’inversion sens de rotation moteur monophasé 4 fils nécessite de suivre ces étapes méthodiques :
- Dévissage des écrous
- Pivotement des barrettes à 90 degrés
- Serrage final au couple
- Vérification visuelle des pontages
Inverser les fils de l’enroulement auxiliaire manuellement
Pour les moteurs sans barrettes, il faut échanger les deux fils de l’auxiliaire. Déconnectez-les de leurs bornes respectives. Croisez-les puis rebranchez-les soigneusement. Cette manipulation inverse le sens du flux dans la bobine de lancement.
Utilisez des cosses isolées ou des soudures propres. Protégez chaque liaison avec de la gaine thermo-rétractable. La propreté du câblage garantit la longévité.
Bricoler salit souvent les mains. Savoir comment retirer la mousse expansive sur vos mains est toujours utile après l’atelier.
Les erreurs classiques qui empêchent la rotation correcte
Malgré une méthode rigoureuse, certains problèmes peuvent survenir lors du premier essai après la modification du câblage.
Installer un commutateur inverseur pour un contrôle externe
Un inverseur de source permet de changer de sens sans démonter le moteur. Choisissez un modèle supportant l’intensité nominale. C’est la solution idéale pour les machines-outils.
Câblez le dispositif en respectant les entrées phase et neutre. Testez le basculement à vide avant de charger.
Fixez solidement le boîtier. Utilisez des câbles de section suffisante.
L’ajout d’un commutateur externe simplifie l’usage quotidien mais exige un respect strict des schémas de puissance pour éviter les courts-circuits.
Pourquoi votre moteur grogne ou chauffe après modification
Un grognement sourd indique souvent un mauvais couplage. Le champ magnétique devient instable et le rotor peine à s’élancer. Coupez tout immédiatement pour éviter de brûler le vernis des bobines. La surchauffe arrive très vite.
Vérifiez la protection thermique intégrée. Si elle se déclenche, votre branchement est probablement erroné. Reprenez vos mesures au multimètre calmement.
C’est un peu comme quand une Vmc sonne et qu’il faut identifier la cause. Soyez attentifs aux bruits.
Maîtriser le câblage de votre moteur monophasé 4 fils garantit une installation performante et sécurisée. Identifiez vos bobinages au multimètre, croisez les fils de l’auxiliaire ou pivotez vos barrettes pour changer de sens immédiatement. Agissez dès maintenant pour optimiser vos machines et gagner en autonomie technique durablement.
